ARCER ELECTRÓNICA

Fabricación de componentes electrónicos y circuitos integrados

Especialistas en componentes inductivos de alta calidad

Nuestra Empresa

ARCER Electrónica es una empresa especializada en la fabricación de componentes electrónicos y circuitos integrados. Con más de 30 años de experiencia desde nuestra fundación en 1995, nos hemos consolidado como referente en la fabricación de componentes inductivos, transformadores y otros componentes electrónicos activos.

🏭 Nuestra Actividad

Fabricación de componentes electrónicos y circuitos integrados, componentes inductivos, transformadores de alta potencia e inductores de alta frecuencia para diversas aplicaciones industriales.

🎯 Especialización

Nos especializamos en componentes inductivos para aplicaciones exigentes: convertidores DC-DC, sistemas de automoción, equipos de energía renovable y electrónica de potencia.

✅ Calidad Garantizada

Cumplimos con los más altos estándares de calidad y normativas de compatibilidad electromagnética. Cada componente pasa rigurosos controles de calidad.

🔧 Soluciones Personalizadas

Ofrecemos diseño y fabricación de componentes personalizados según las especificaciones técnicas de cada cliente. Servicio de ingeniería y soporte técnico especializado.

Nuestros Productos

Amplio catálogo de componentes electrónicos inductivos para aplicaciones industriales

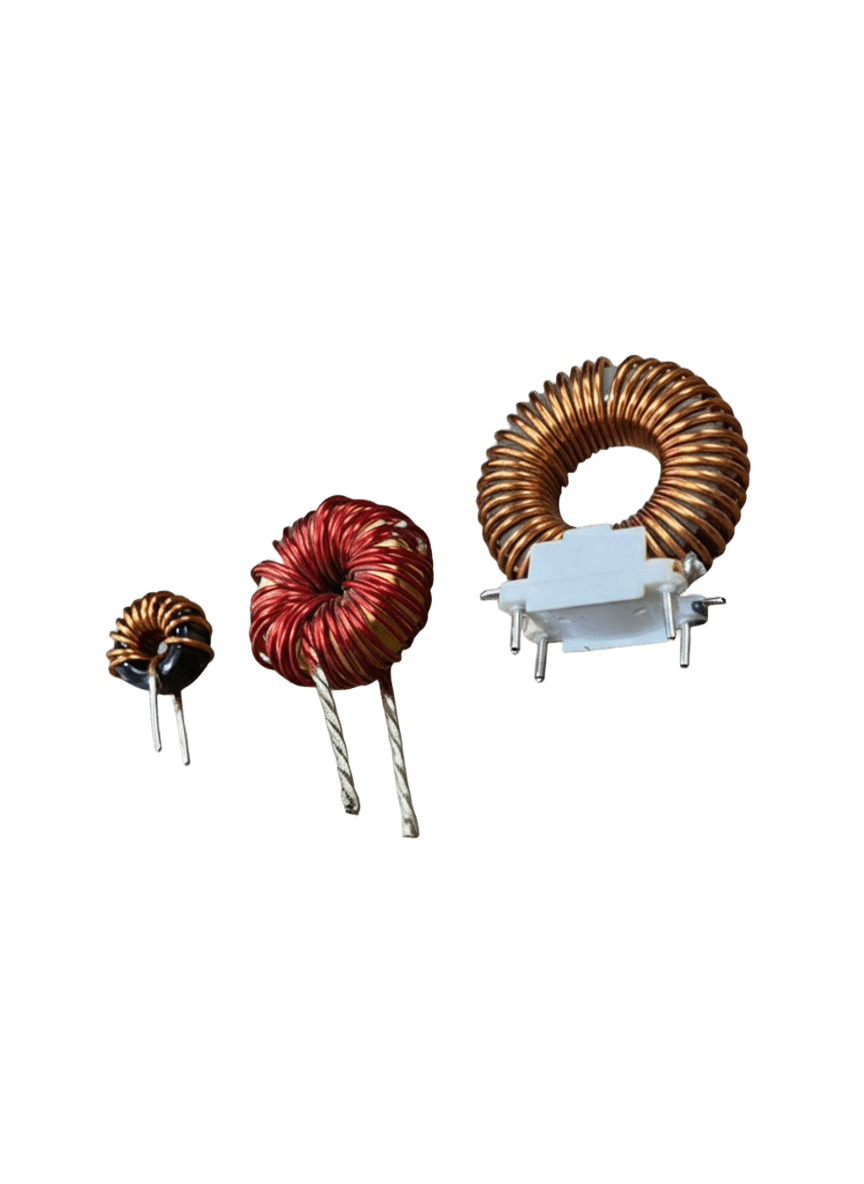

Serie TH/TV

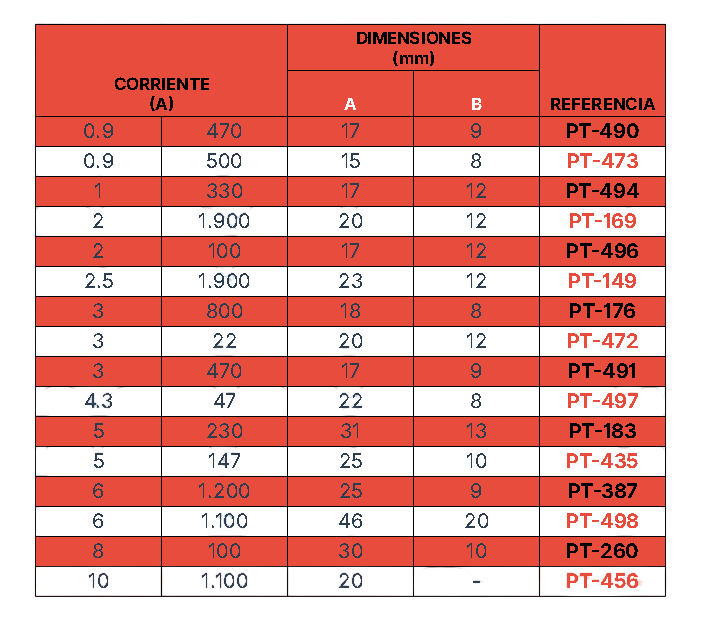

Bobinas Toroidales

Inductancias o choques fabricados con núcleo toroidal de ferrita o polvo de hierro. Disponibles desde diámetros de 8 mm a 60 mm.

Características principales: • Valores: 10 µH a 60 mH
• Corriente: 0.3A a 10A
• Con o sin placa base
• Filtros antiparasitarios

VDE 565-2

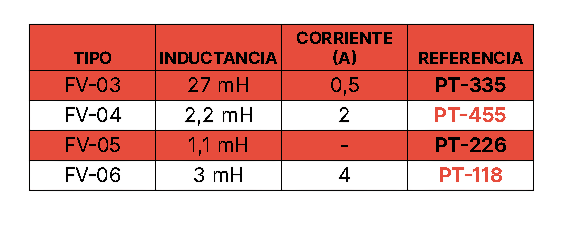

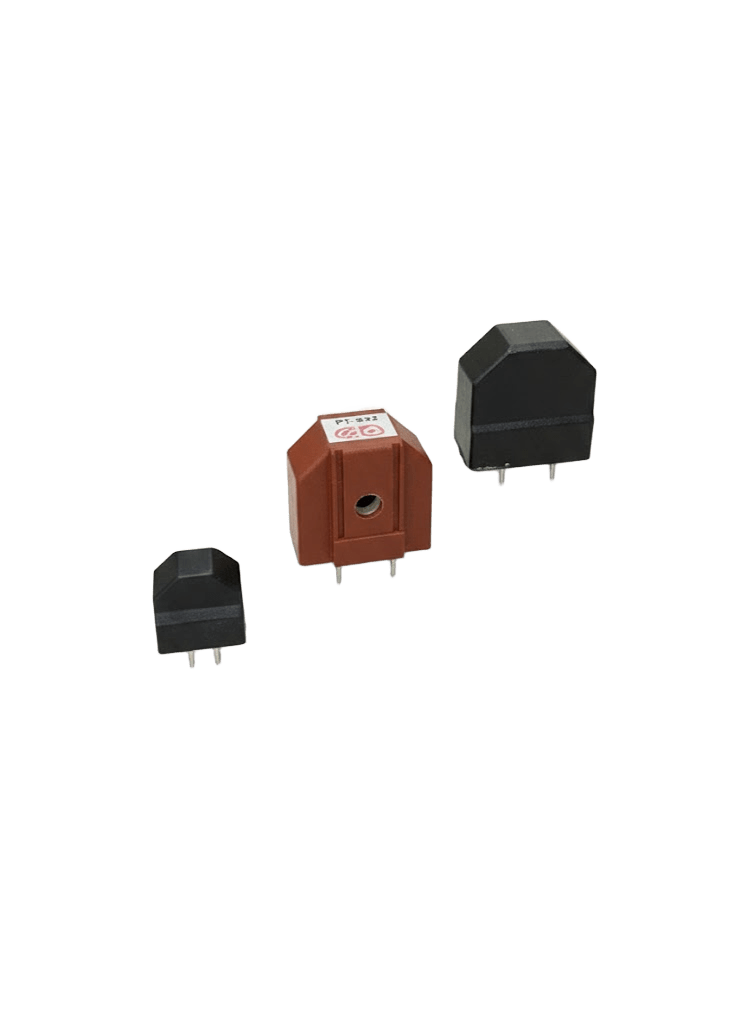

Filtros de Red

Filtros de red antiparásitos toroidales encapsulados, homologados por la norma VDE 565-2. Materiales ignífugos UL 94V-O.

Características principales: • Valores: 2x0.5 mH a 2x60 mH
• Corriente: 0.2A a 5A
• Encapsulados en resina
• Montaje en PCB

2W - 150W

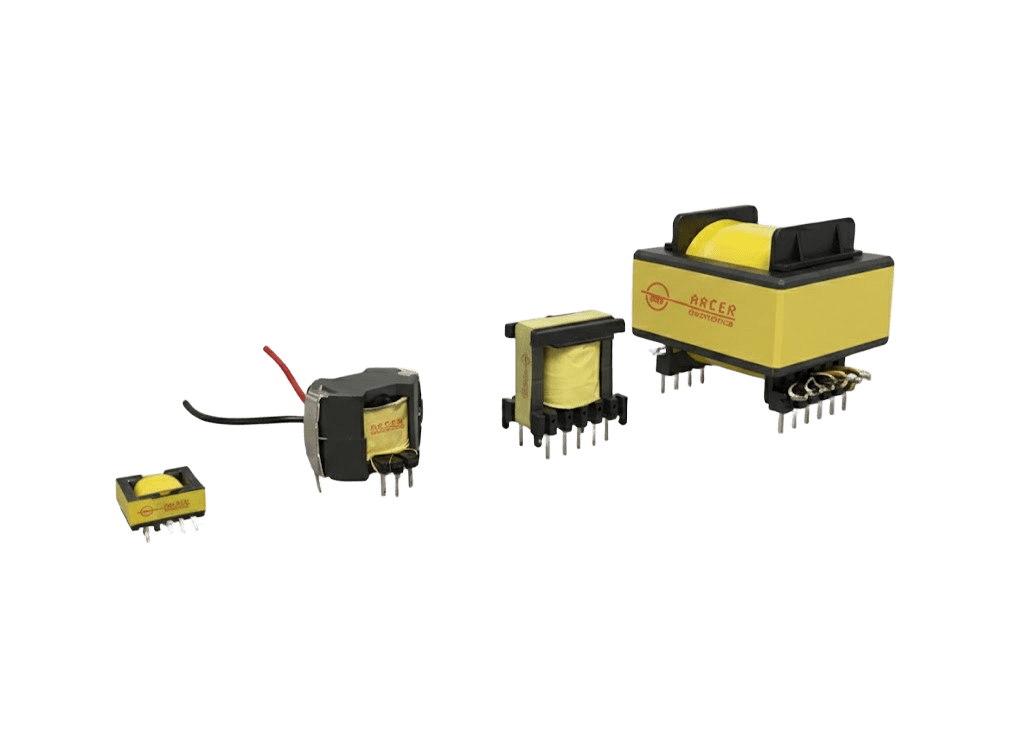

Transformadores con Núcleo de Ferrita

Transformadores con núcleo de ferrita (EE, EI, ETD) para circuitos de alimentación de alta frecuencia y generación de impulsos.

Características principales: • Potencia: 2W a 150W
• Núcleos: EE, EI, ETD
• Aislamiento hasta 4000 Vac
• Normativa: UL 94-V0

1.5W - 200W

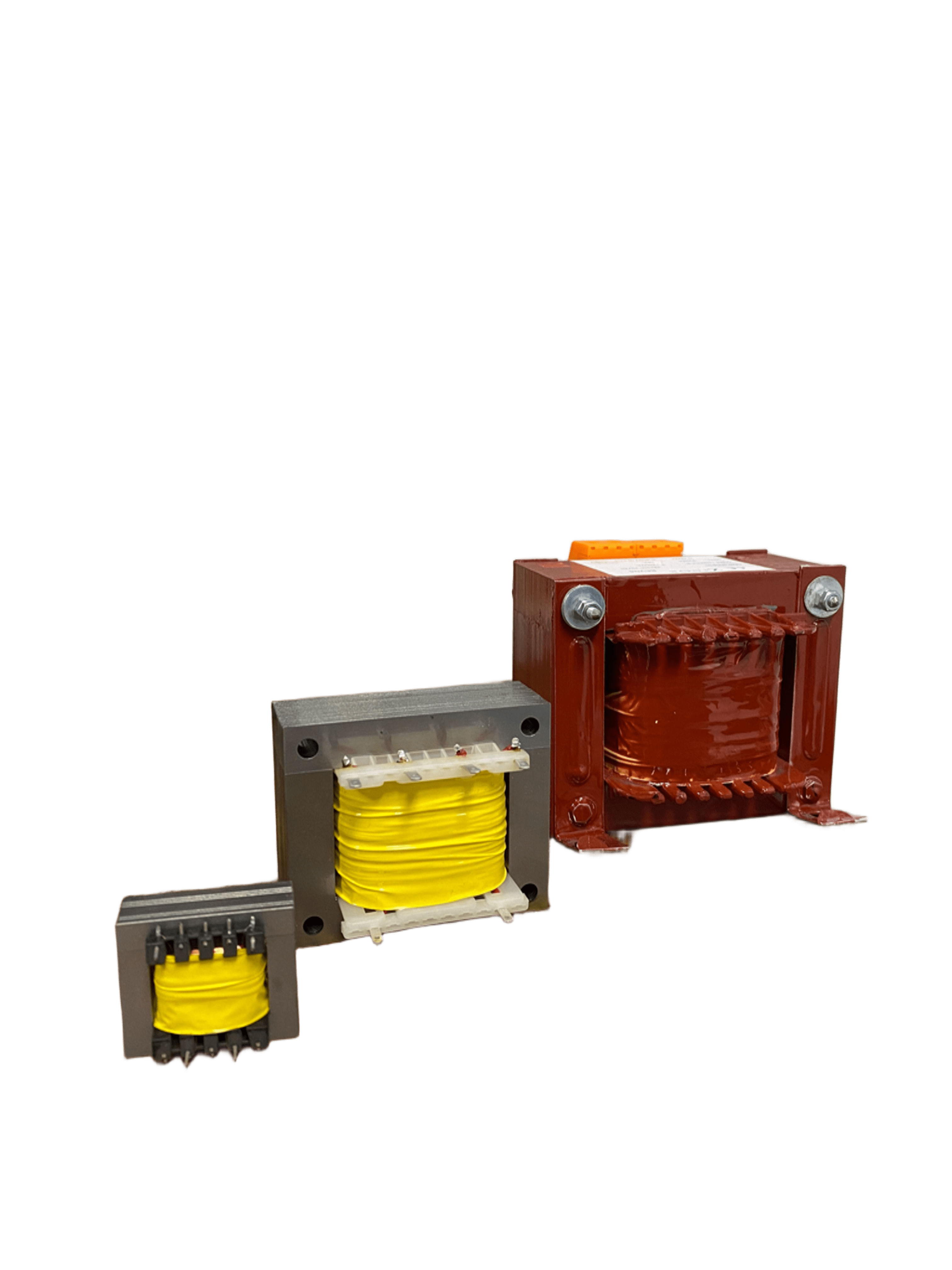

Transformadores de Plancha Magnética

Transformadores de plancha magnética con salidas para circuito impreso o cableado. Encapsulados, extraplanos y especiales desde 1.5W hasta 200W.

Características principales: • Potencia: 1.5W a 200W
• Salidas PCB o cableado
• Encapsulados extraplanos
• Aislamiento hasta 4000 Vac

1KHz - 10MHz

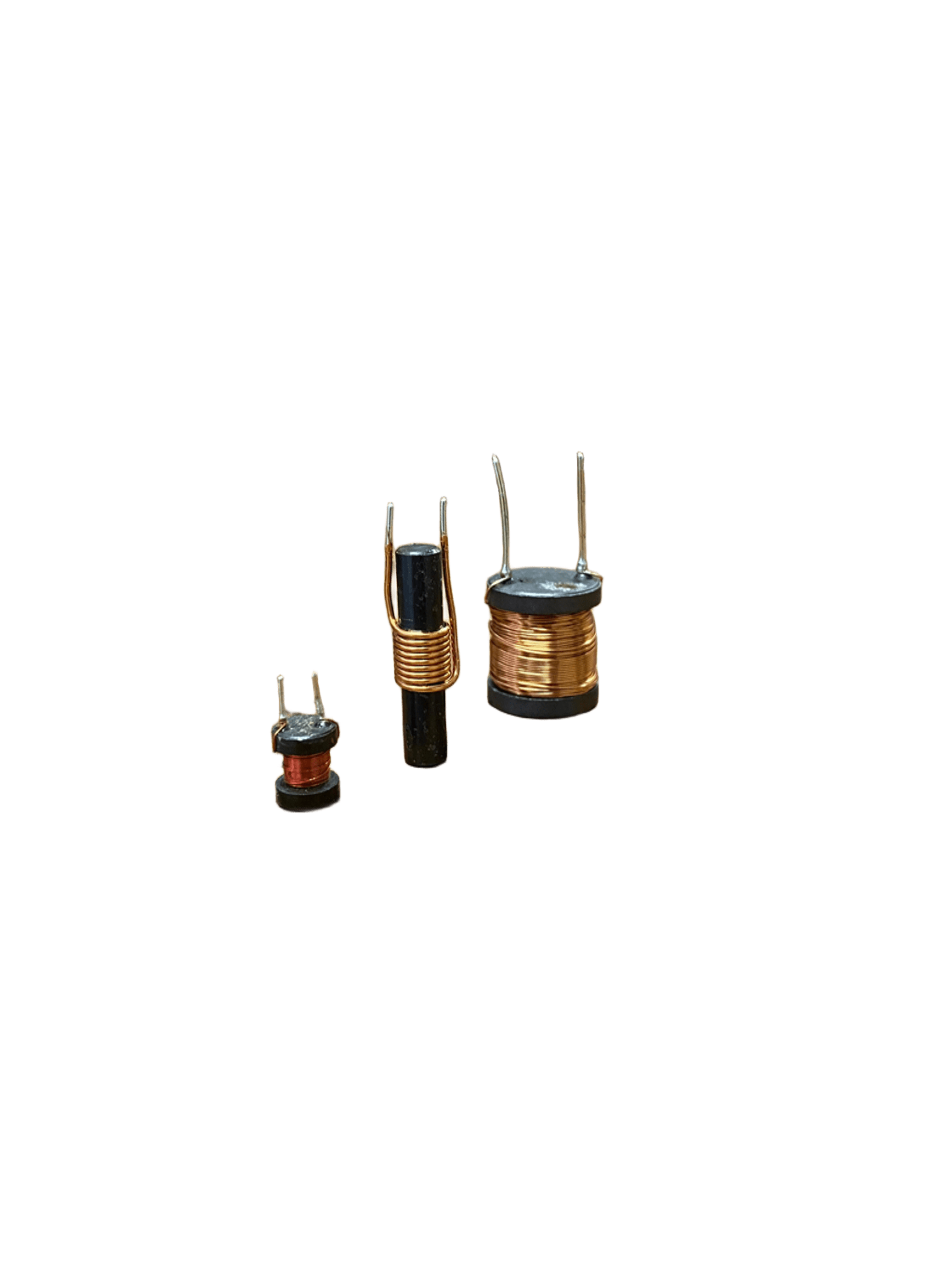

Inductancias y Choques de Baja Inductancia

Inductancias y choques de baja inductancia desde 5µH a 3mH en frecuencias de 1KHz a 10MHz. Fabricados con núcleos axiales, radiales, cilíndricos y polea.

Características principales: • Inductancia: 5µH a 3mH
• Frecuencia: 1KHz a 10MHz
• Terminales para PCB
• 6 modelos disponibles

🆕 NUEVO

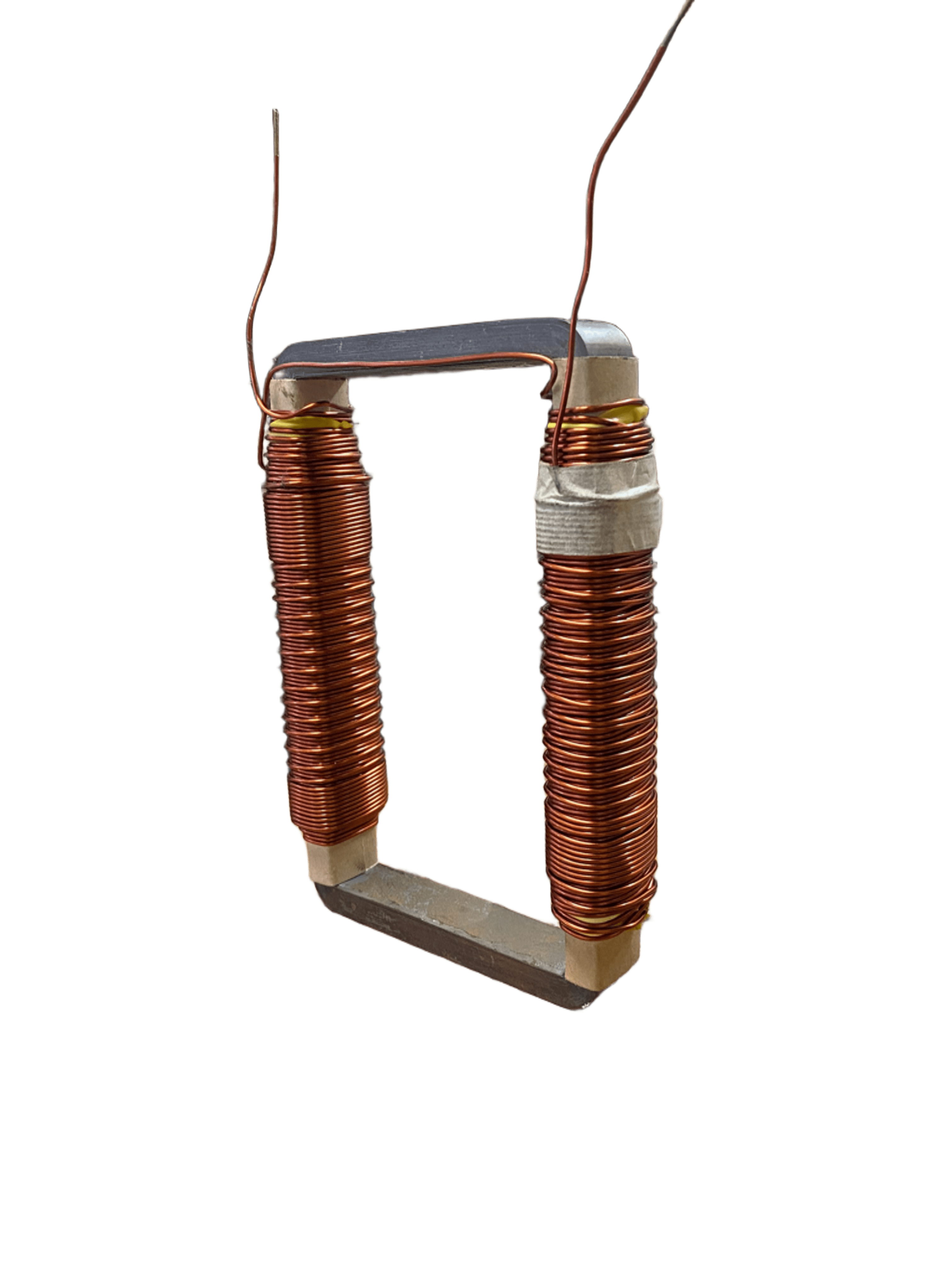

Transformadores con Núcleo Rectangular

Transformadores de corriente con ventana rectangular para medición de energía, protección y sistemas industriales. Diseño compacto para fácil instalación.

Características principales: • Medición de energía precisa
• Sistemas de protección
• Instalación simplificada
• Aplicaciones industriales

🆕 NUEVO

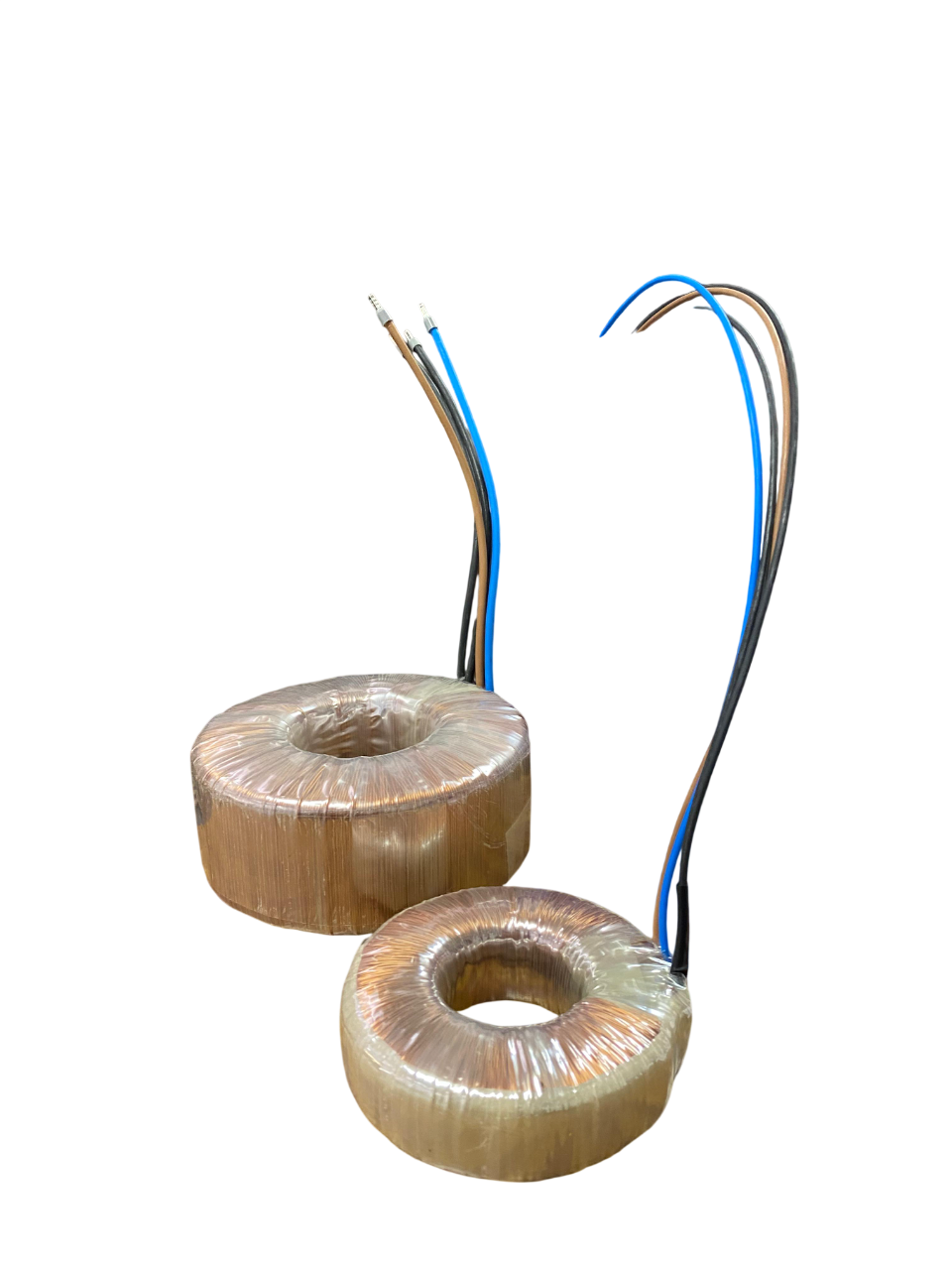

Bobinado de Núcleos Toroidales

Servicio de bobinado personalizado sobre núcleos toroidales con cálculos técnicos precisos para inductores, transformadores y filtros de alta eficiencia.

Características principales: • Bobinado personalizado
• Fórmulas de cálculo incluidas
• Múltiples materiales disponibles
• Alta eficiencia energética

🆕 NUEVO

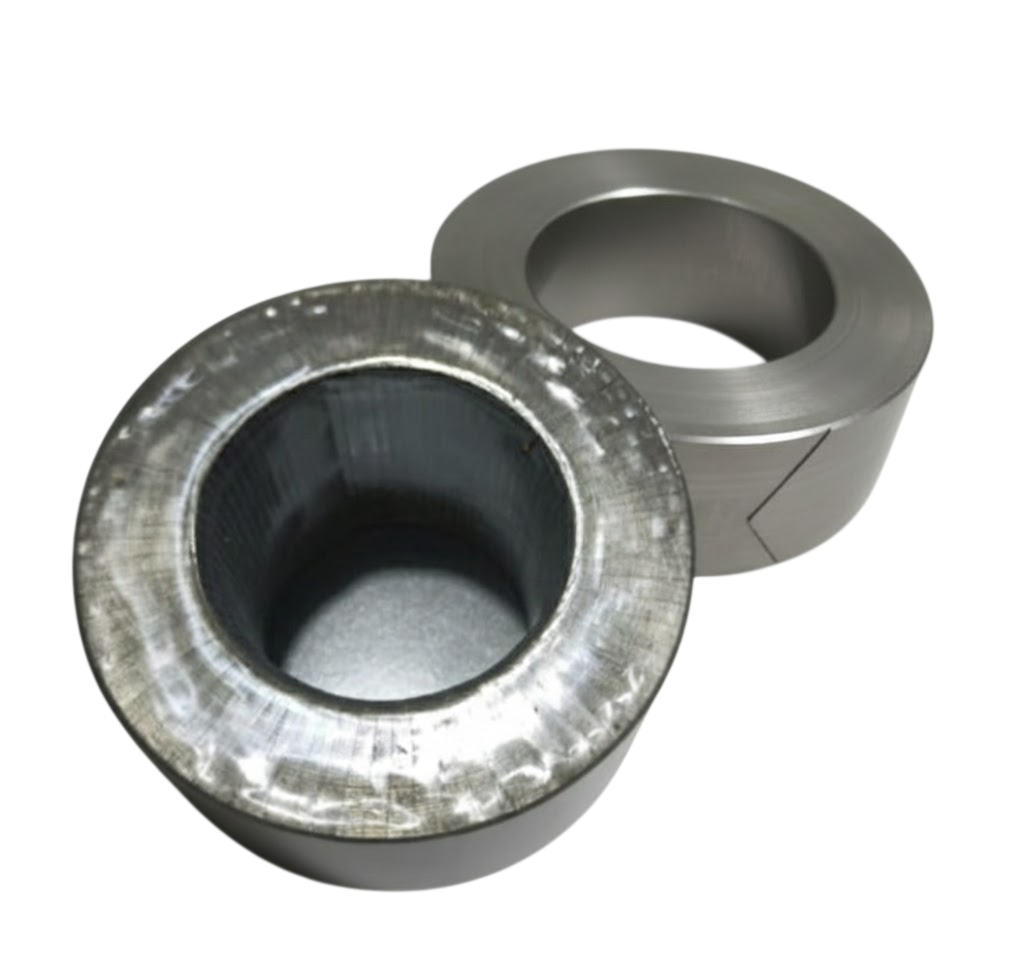

Núcleos Encintados con Poliéster y Entrebobinados

Transformadores con núcleo de chapa magnética laminada de grano orientado, encintados con poliéster y entrebobinados para máxima protección, eficiencia energética y durabilidad.

Características principales: • Núcleo de acero al silicio
• Encintado con poliéster
• Alta eficiencia (90-98%)
• Funcionamiento silencioso

Descripción del Producto

Inductancias o choques fabricados con núcleo toroidal de ferrita o polvo de hierro, disponibles desde diámetros de 8 mm hasta 60 mm, con o sin placa base.

Descripción del Producto

Filtros de red antiparásitos toroidales encapsulados, con valores desde 2x0.5 mH a 2x60 mH y de 0.2 a 5A según tamaño. Homologados por la norma VDE 565-2.

Estas bobinas toroidales van montadas dentro de una caja con terminales para montaje en circuito impreso y rellena de una resina aislante y protectora. Todos los materiales son ignífugos según la norma UL 94V-O.

✓ Homologaciones y Normativas

✓ Homologado VDE 565-2

✓ Materiales ignífugos UL 94V-O

Descripción del Producto

Transformadores con núcleo de ferrita (EE, EI, ETD) para circuitos de alimentación de alta frecuencia y en circuitos para la generación de impulsos (iluminación) en potencias que van desde los 2W a los 150W.

Se suministran con salidas para circuito impreso o cableado y también encapsulados.

💡 Fabricación a medida:
Bajo demanda podemos fabricarlos con aislamientos de hasta 4000 Vac y materias bajo norma UL 94-V0.

✓ Normativas y Certificaciones

✓ Materiales ignífugos UL 94-V0

✓ Aislamiento disponible hasta 4000 Vac

⚡ Rango de Potencias

1.5W - 10W Aplicaciones ligeras

10W - 50W Aplicaciones medias

50W - 100W Aplicaciones industriales

100W - 200W Alta potencia

🌟 Modelos Especiales

✓ Transformadores encapsulados en resina

✓ Diseños extraplanos de bajo perfil

✓ Con termoestato para protección térmica

✓ Aislamiento reforzado hasta 4000 Vac

Descripción del Producto

Transformadores de plancha magnética con salidas para circuito impreso o cableado. Disponibles en versiones encapsuladas, extraplanas y especiales desde potencias de 1.5W hasta 200W.

Bajo demanda los fabricamos con carrete y tapa completamente aislados según normas UNE-EN 60742 con materiales UL 94V-O y termoestato para protección térmica y para aislamientos de hasta 4000 Vac.

💡 Fabricación personalizada:
Diseñamos y fabricamos transformadores según especificaciones del cliente con opciones de aislamiento reforzado y protección térmica integrada.

⭐ Ventajas

✓ Diseño compacto y extraplano para espacios reducidos

✓ Montaje versátil: PCB o cableado

✓ Encapsulado robusto resistente a humedad

✓ Alta fiabilidad y larga vida útil

✓ Normativas y Certificaciones

✓ Cumplimiento norma UNE-EN 60742

✓ Materiales ignífugos UL 94V-O

✓ Aislamiento reforzado hasta 4000 Vac (bajo demanda)

✓ Protección térmica con termoestato (opcional)

📊 Rangos Técnicos

5µH - 3mH Rango de inductancia

1KHz - 10MHz Rango de frecuencia

🔧 Tipos de Núcleo

✓ Núcleos axiales para montaje horizontal

✓ Núcleos radiales para montaje vertical

✓ Núcleos cilíndricos compactos

✓ Núcleos polea de alta estabilidad

Descripción del Producto

Inductancias y choques de baja inductancia de tamaño desde 5µH a 3mH en frecuencias de 1KHz a 10MHz en varias formas.

Fabricados con núcleos axiales y radiales, cilíndricos, núcleos polea con terminales incorporados para circuito impreso.

💡 Versatilidad de montaje:
Disponibles en 6 modelos diferentes para adaptarse a cualquier diseño de PCB: montaje horizontal, vertical, axial o con base.

📐 Características por Modelo

CH - Horizontal: Montaje horizontal ideal para placas con espacio limitado en altura

CV - Vertical: Montaje vertical para mayor densidad de componentes

CA - Axial: Diseño axial compacto con terminales en línea

PA/PT/PB - Polea: Núcleo polea para alta estabilidad y bajo acoplamiento magnético

⭐ Ventajas

✓ Amplia gama de valores de inductancia

✓ Diseños versátiles para diferentes montajes

✓ Excelente respuesta en frecuencia

✓ Alta fiabilidad y larga vida útil

✓ Fácil montaje en circuito impreso

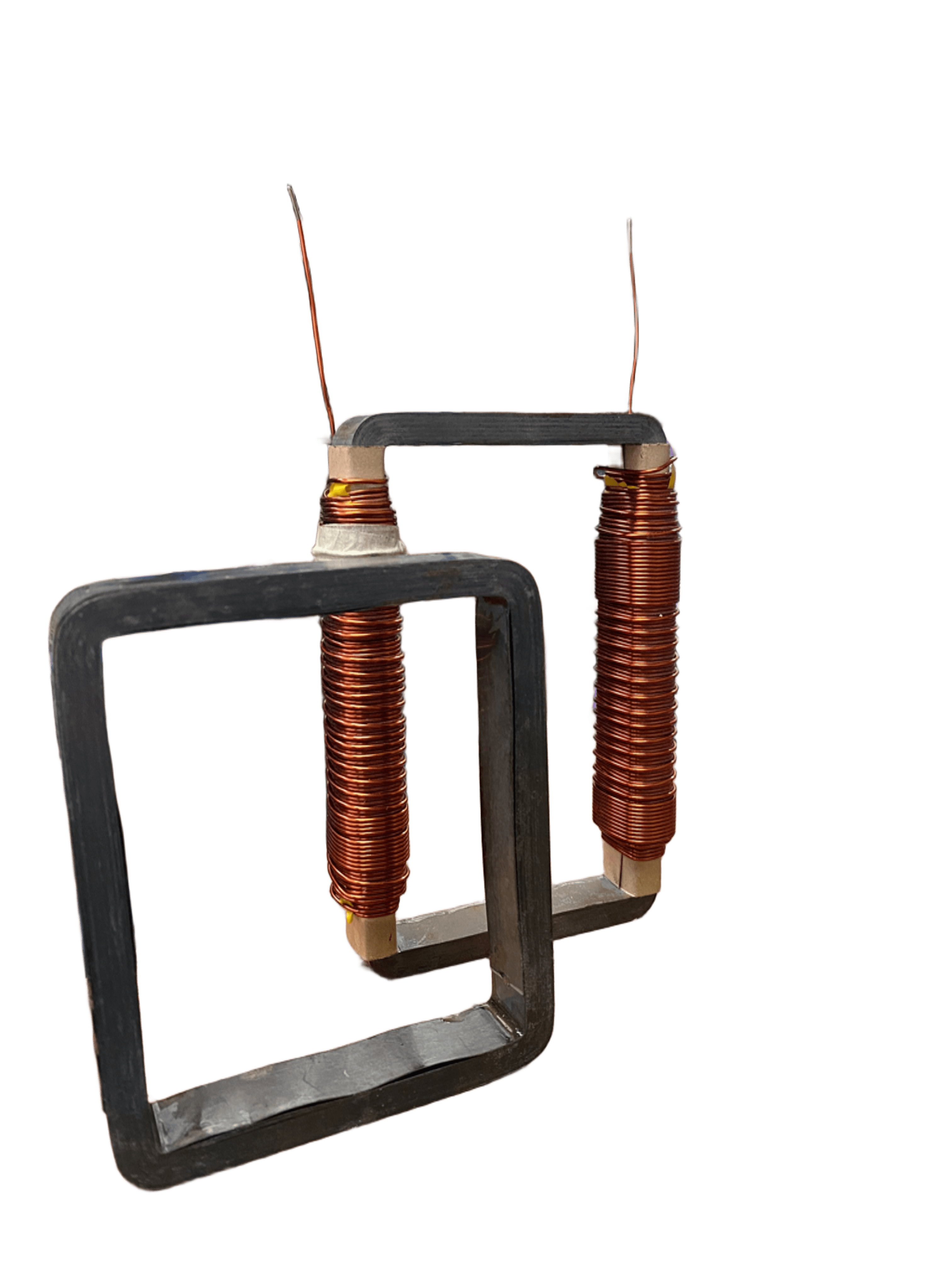

📸 Vista Detallada del Producto

⬆️ Haz clic en la imagen para ampliar

⭐ NUEVO PRODUCTO 2025

Incorporamos esta nueva línea de transformadores de núcleo rectangular para ampliar nuestras soluciones en medición y protección industrial.

🔧 Diseño Rectangular

✓ Ventana rectangular para paso de conductores

✓ Instalación sin interrumpir el circuito

✓ Núcleo de alta permeabilidad magnética

✓ Encapsulado robusto y aislamiento reforzado

Descripción del Producto

Los transformadores con núcleo rectangular (también conocidos como transformadores de ventana rectangular) son transformadores de corriente especialmente diseñados para aplicaciones de medición, protección y monitorización en sistemas eléctricos industriales y comerciales.

Su diseño de ventana rectangular permite el paso de conductores de diferentes secciones, facilitando la instalación en instalaciones existentes sin necesidad de interrumpir el circuito eléctrico.

💡 Ventaja de instalación:
La geometría rectangular permite la instalación rápida en cuadros eléctricos y paneles de distribución existentes, reduciendo tiempos de montaje y costos de instalación.

⭐ Ventajas Competitivas

✓ Instalación rápida sin interrumpir el servicio eléctrico

✓ Alta precisión en medición de corriente

✓ Diseño compacto que ahorra espacio en el cuadro

✓ Adaptable a diferentes secciones de conductor

✓ Excelente relación calidad-precio

✓ Normativas y Certificaciones

✓ Cumplimiento norma IEC 61869 (transformadores de medida)

✓ Clases de precisión según IEC 61869-2

✓ Aislamiento según normas de baja tensión

Descripción del Producto

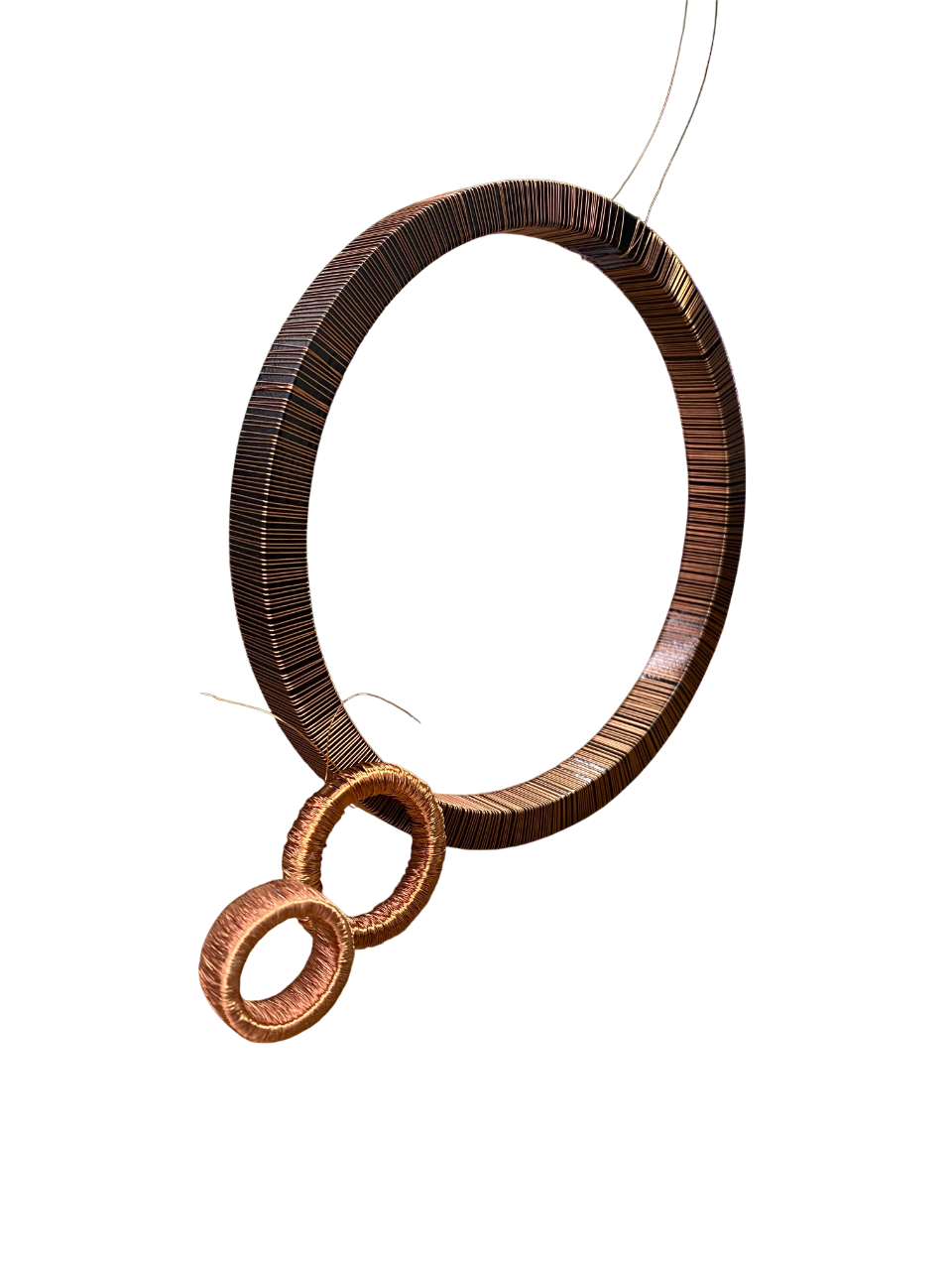

Ofrecemos servicio de bobinado especializado sobre núcleos toroidales de chapa magnética laminada (acero al silicio de grano orientado). Su geometría toroidal en forma de anillo cerrado permite que el flujo magnético circule continuamente, minimizando las pérdidas por dispersión y el ruido.

Nuestros toroidales de chapa magnética destacan por su alta eficiencia energética, funcionamiento extremadamente silencioso y tamaño compacto, siendo la solución ideal para transformadores de audio, equipos médicos y aplicaciones industriales exigentes.

💡 Ventaja técnica:
Los núcleos toroidales de chapa magnética sin entrehierro generan un flujo magnético externo mínimo, reduciendo las interferencias electromagnéticas (EMI) y la corriente de magnetización hasta un 80% respecto a núcleos EI tradicionales.

⭐ Ventajas de la Chapa Magnética Toroidal

✓ Alta eficiencia con mínimas pérdidas en vacío

✓ Funcionamiento muy silencioso (baja magnetostricción)

✓ Tamaño compacto y peso reducido (30-50% vs EI)

✓ Bajo campo magnético externo (mínimas EMI)

✓ Mejor regulación de tensión y distribución térmica

Descripción del Producto

Transformadores construidos con núcleo de chapa magnética laminada de acero al silicio de grano orientado (GO), encintados con poliéster y entrebobinados para máxima protección. Esta construcción combina la máxima eficiencia magnética con protección total contra agentes ambientales.

El encintado con poliéster y el entrebobinado proporcionan aislamiento eléctrico reforzado, protección contra humedad, polvo y vibraciones, garantizando un funcionamiento seguro y duradero en entornos industriales exigentes.

💡 Ventaja técnica:
La chapa magnética de grano orientado reduce las pérdidas en el núcleo hasta un 30% respecto a chapa convencional, mientras que el encintado con poliéster elimina problemas de corrosión y degeneración de los devanados.

⭐ Ventajas del Encintado con Poliéster

✓ Protección IP65 contra agua y polvo

✓ Resistencia a ambientes corrosivos e industriales

✓ Mayor vida útil del transformador (>25 años)

✓ Sin mantenimiento durante su vida útil

✓ Reducción del ruido acústico y electromagnético

Nuestra Ubicación

Encuéntranos

📍

Dirección:
Carrer dels Ferrers, 12
Pol. Ind. Vilanoveta
08812 Sant Pere de Ribes
Barcelona, España

📞

Teléfono:
938 934 761

🌐

Web:
www.electronicaarcer.com

⏰

Horario:
Lunes a Viernes: 6:00 - 14:00

Contacta con Nosotros

¿Tienes un proyecto? ¿Necesitas información sobre nuestros productos? Estamos aquí para ayudarte.

Información de Contacto

📧

Email General
info@electronicaarcer.com

📞

Teléfono
938 934 761
Lunes a Viernes: 6:00 - 14:00

💼

Departamento Comercial
comercial@electronicaarcer.com

🔧

Soporte Técnico
info@electronicaarcer.com
Asesoría en diseño y aplicaciones

Noticias y Novedades

🔥

Diciembre 2025

Nuevo Producto: Transformadores con Núcleo Rectangular

Ampliamos nuestro catálogo con transformadores de núcleo rectangular para medición de energía y protección industrial. Soluciones innovadoras para instalaciones modernas.

🆕

Diciembre 2025

Nuevo Producto: Bobinado de Núcleos Toroidales

Incorporamos servicio de bobinado personalizado sobre núcleos toroidales para inductores, transformadores y filtros de alta eficiencia. Soluciones a medida con materiales premium.

✨

Diciembre 2024

Nuevo Producto: Núcleos Encintados con Poliéster

Ampliamos nuestro catálogo con núcleos encintados con poliéster y entrebobinados, ideales para aplicaciones industriales que requieren máxima protección contra humedad, polvo y ambientes corrosivos. Eficiencia energética superior al 95% y protección IP65.

ARCER ELECTRÓNICA

Nuestra Empresa

🏭 Nuestra Actividad

🎯 Especialización

✅ Calidad Garantizada

🔧 Soluciones Personalizadas

Nuestros Productos

Bobinas Toroidales

Filtros de Red

Transformadores con Núcleo de Ferrita

Transformadores de Plancha Magnética

Inductancias y Choques de Baja Inductancia

Transformadores con Núcleo Rectangular

Bobinado de Núcleos Toroidales

Núcleos Encintados con Poliéster y Entrebobinados

Bobinas Toroidales

📊 CARACTERÍSTICAS BOBINA TOROIDAL

Descripción del Producto

Especificaciones Técnicas

Aplicaciones

🏷️ Modelos Disponibles

Filtros de Red Antiparásitos

📊 Características de los Modelos

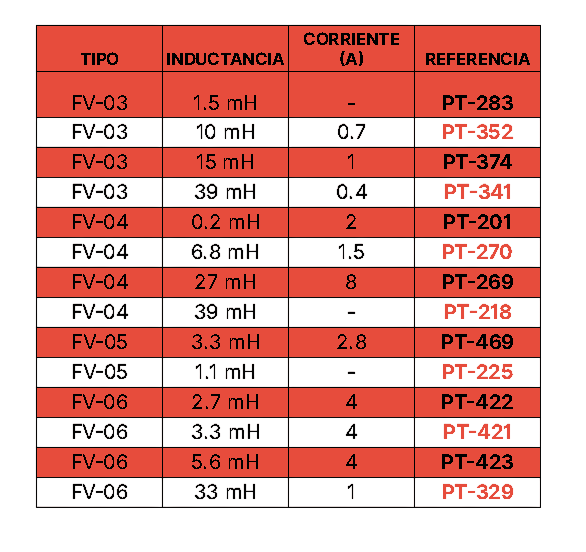

Modelos Verticales (FV)
